1、露骨透水混凝土技術要求

露骨透水混凝土須滿足的技術要求如下：

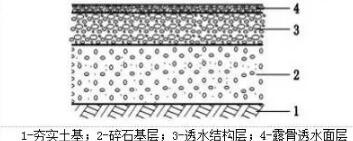

(1)路面結構：露骨透水混凝土路面自下而上主要由夯實土基、碎石基層、透水結構層、露骨透水面層四個部分組成，如圖1。

(2)基層質量要求：夯實土基與碎石基層須密實、穩定、勻質，為路面結構提供支撐，在荷載作用下不出現明顯路基下沉。

(3)結構層質量要求：滿足設計要求的孔隙率與透水性、強度與耐久性等。

(4)面層效果要求：在達到孔隙率與透水性、強度與耐久性等要求的基礎上，須滿足表觀要求，面層洗出后，不可殘留漿體，不可大片脫落石頭，裸露石子色彩分布均勻，具有較好的裝飾效果。

2、露骨透水混凝土施工關鍵技術

2.1基層施工

(1)土基

透水混凝土土基起到承受荷載的作用，為路面結構提供支撐，應具有較好的滲透性，可采用自然下滲透水路面，土基滲透性差或水穩定性差時，應設有輔助排水設施。夯實土基須穩定性、勻質性良好，保證路面在使用過程中受力均勻，防止出現大面積塌陷。

(2)碎石基層

透水混凝土碎石基層起到承受荷載、透水、滯水的作用，可采用連續級配碎石，最大粒徑不宜超過37.5mm。碎石基層施工時，應使用平地機均勻攤鋪，壓實系數控制在1.25~1.35，碾壓3~4次，使之具有足夠的強度和剛度，并達到設計要求的壓實度、平整度及標高。

(3)支?；蜾佒费厥?

基層施工完成后進行支模，模板應堅固、平整，能承受透水混凝土鋪筑產生的側面荷載。若使用路沿石作為模板，應在路沿石鋪設3d以后進行后續施工，以保證路沿石與底層砂漿的粘結性。

2.2結構層施工

(1)原材料的選擇及配合比設計

水泥宜使用通用硅酸鹽水泥，粗骨料選用連續級配碎石或卵石，最大粒徑不宜超過25mm，必要時選摻高性能減水劑及增強料以改善混凝土性能。透水混凝土配合比設計采用體積法，根據目標孔隙率、水膠比、骨料的空隙率等，計算各材料用量。通過大量的試驗，并結合工程實際確定施工配合比。

(2)混凝土拌制與運輸

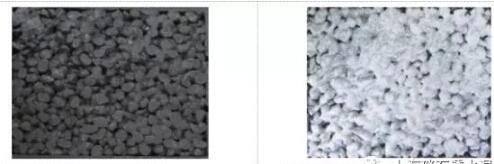

攪拌時，先將部分水和粗骨料加入攪拌機進行攪拌，潤濕骨料表面，再加入膠凝材料攪拌，邊攪拌邊加入剩余用水，并隨時觀察拌合物狀態，控制漿體稠度，以免漿體過干或過稀，影響混凝土強度和透水性，拌合物的攪拌時間不少于3min，結構層混凝土拌合物狀態如圖2。

透水混凝土屬于干硬性混凝土，拌合物性能損失快。透水混凝土從攪拌機中卸入運輸車前，應將裝料車廂或罐內灑水潤濕，并在運輸過程中采取一定的保護措施，注意保濕及防離析，盡量縮短運輸時間。

(3)結構層混凝土攤鋪

結構層混凝土拌合物澆筑攤鋪前，應灑水將模板（或路沿石）和基層潤濕，拌合物運輸至施工作業面后，立即進行攤鋪，松鋪高度系數控制在1.05~1.15之間。攤鋪澆筑時，對邊角缺料部位及時補料。

(4)結構層壓實與整平

透水混凝土結構層宜采用低頻振動壓實機進行壓實，低頻振動帶動平移壓實，既起壓實作用又起平整作用。振動時，壓實機應勻速行駛，避免在同一處振動時間過長，出現漿體下沉或過于密實而影響透水性，一般來回振動2次為宜，結構層振搗如圖3。

2.3面層施工

(1)原材料的選擇

透水面層可以根據所要達到的不同裝飾效果，選用不同顏色、粒形及大小的粗骨料，但最大粒徑不宜超過16mm。使用卵石作為粗骨料時，由于卵石表面光滑，拌制的透水混凝土往往包裹性較差，漿體容易過干或過稀，影響透水性和強度，因此可以在混凝土中摻入一定比例的聚合物、硅灰、粉煤灰等增強料以及高性能減水劑，起到改善拌合物流動性、促進混凝土強度發展的作用。

(2)混凝土的拌制

在每次生產前對生產設備進行徹底清洗，防止出現雜質污染，影響清洗后的表觀效果。投料過程中，應嚴格控制各種原材料的比例，攪拌時間不少于3min，出機性能以漿體均勻包裹骨料表面為宜，面層混凝土拌合物狀態如圖4。

(3)混凝土攤鋪、整平與修整

面層混凝土運輸?shù)阶鳂I(yè)面后，立即進行攤鋪，用收光機或液壓整平輥等進行面層整平，整平遍數以2次為宜，整平時勻速行駛，對缺料部位及時補料，直至將混凝土壓至與模板或是路沿石上表面齊平為止。面層透水混凝土整平后，對麻面較多的部位和路面邊緣進行修整，保證面層混凝土的密實度。面層混凝土整平如圖5。

透水混凝土結構層與面層兩者施工存在一定的時間差，為了保證兩層之間的粘結性，兩者施工時間差不宜超過2h。夏季氣溫較高時，為了防止結構層與面層混凝土拌合物水分蒸發過快，混凝土工作性能損失快，在混凝土澆筑完成后，使用噴霧器灑水保濕，也可摻入一定的高性能減水劑，但盡量不摻入緩凝劑，以免影響面層骨料根部的水泥漿正常凝結硬化。

2.4露骨表面處理

(1)噴灑清洗劑

面層混凝土澆筑完成后，立即噴灑表面清洗劑。露骨處理在面積較小時，可以通過采取一定的噴灑方式及近距離觀察面層液體顏色，判定清洗劑噴灑的均勻性。而進入大面積施工時，不采取相應措施對液體清洗劑進行著色處理，無法區分噴灑清洗劑的部位及未噴灑清洗劑的部位，因而無法判斷清洗劑噴灑的均勻性，不能保證露骨處理效果。為了便于判斷清洗劑噴灑的均勻性，保證露骨處理的效果，可摻入與清洗劑相容性較好填料或著色劑，對清洗劑進行改性處理，以提高其著色力，并降低其敏感性，著色處理的清洗劑噴灑效果如圖6。

清洗劑的具體用量根據不同產品特性、施工溫度以及前期試驗確定。清洗劑以霧化狀態均勻噴灑于透水面層，確保清洗劑以1~2mm厚度全覆蓋面層粗骨料表面，切勿以滴液形式通過連通孔隙深入表面石子根部，延緩石子根部水泥漿強度發展。噴灑過程中，為防止剛成型的透水面層損壞，施工人員應穿減壓鞋進行操作。

夏季施工，面層混凝土水分快速蒸發，會影響清洗劑的作用效果。因此噴灑清洗劑前，使用噴霧進行保濕，噴灑完成后及時進行覆蓋養護。露骨透水混凝土不宜在氣溫較低的冬季施工，若于冬季施工宜采取一定的保溫防護措施進行養護。

(2)表面沖洗

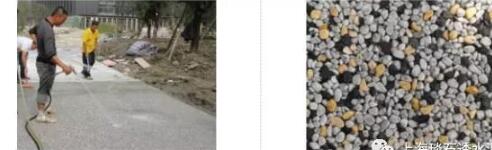

最佳沖洗時間的掌握是控制露骨透水混凝土質量的關鍵技術之一。根據現場環境溫濕度情況以及現場同條件養護的留置試塊小樣，確定露骨處理時間，以面層表面水泥漿可沖洗干凈且石子不脫落為度，夏季一般為成型后18~30h，冬季沖洗時間會適當延長。用2~4MPa的高壓水槍對表面進行沖洗，保證骨料表面干凈，無明顯漿體，顆粒間粘結牢固，表面漿體沖洗及沖洗后表觀效果如圖7~8。面層少量較難清洗漿體，使用鋼刷等工具輔助清除。表面沖洗時，應采取有效的排水措施，防止路面積水。

2.5養護

經露骨處理后的透水混凝土，宜采用塑料薄膜加蓋彩條布進行覆蓋，并定期灑水養護，養護時間應根據透水混凝土強度增長情況確定，一般養護時間不少于7d。養護期間透水混凝土面層不得通車，并保證覆蓋材料的完整。

2.6表面密封處理

經露骨處理后的透水路面，長期暴露于大氣中，耐污性差且容易泛堿，影響美觀。在透水路面養護7d，用清水沖洗干凈并徹底干燥后，使用專用設備將耐久性及耐候性良好的透明封閉劑均勻噴涂于面層。性能優良的密封劑可提高透水路面的光澤度及耐磨性，防止面層與大氣污染物的接觸，從而較長時間保持透水混凝土的表觀效果。

2.7伸縮縫處理

透水混凝土采用分段澆筑，一般4-6m設置伸縮縫，防止熱脹冷縮造成透水混凝土路面的開裂。結構層與基層所設置的伸縮縫位置保持一致，伸縮縫超過面層厚度20mm。施工時應選用彈性、粘結性較好的嵌縫材料充填伸縮縫，能經受接縫處熱脹冷縮反復拉伸、壓縮而不被破壞，以起到良好的水密和氣密作用。

3、注意事項

(1)透水混凝土路面施工質量易受到天氣影響，施工期間應及時掌握天氣情況，如遇暴雨天氣，根據現場情況作好防雨及排水工作。

(2)透水混凝土屬于干硬性混凝土，拌合物性能損失快，在施工現場應加強與現場管理人員的溝通，保證混凝土運輸路徑暢通，盡量縮短運輸時間。

(3)夏季氣溫較高時，盡量避免正午施工，并可在混凝土中摻入高性能減水劑，用以提高混凝土的施工性能。冬季施工時，為保證混凝土在低溫環境下強度正常發展，可摻入硅灰等摻合料促進強度發展，且采取一定的保溫防護措施加強前期養護。

(4)透水面層成型后，在進行表面缺陷、麻面修整以及清洗劑噴灑等操作時，為防止剛成型的透水面層損壞，施工人員操作時應穿減壓鞋減輕自重。

(5)露骨透水混凝土路面在養護期間，禁止車輛通行及承受過重荷載，以保持透水孔隙內清潔，孔隙及表觀不被泥土、油類等雜質污染，且防止路面未達到設計強度前因受到過大外力而損壞。為保證透水路面的使用壽命，須在其強度發展到設計強度后方可投入使用。

4、結語

露骨透水混凝土是透水混凝土的一種藝術型產品，應用于道路，不僅起到承受荷載、透水、滯水作用，還具有自然美觀的裝飾效果。露骨透水混凝土路面施工工藝較為復雜，通過采取嚴格的施工管理、全面掌握施工關鍵技術及各細節部位的精心修補處理，可使混凝土各項性能及表面裝飾效果完全達到設計要求。露骨透水路面良好的透水、透氣性能提高土壤條件，增加水循環，為城市中的植物提供一個更好的生長環境，同時其清新自然的顏色成為城市中的一道獨特風景。因其優異的性能，露骨透水路面在道路工程建設中得到越來越廣泛的應用。
